乐平中学建筑结构设计说明

2019-11-22 09:10:06

一、概述:

本项目位于乐平镇康乐大道东侧,总规划用地98233.4平方米,道路占用面积8070.76平方米,净规划用地面积90162.64平方米,根据《建筑结构可靠度设计统一标准》(50068-2001),本工程结构的设计使用年限为50年。本工程建筑结构的安全等级为二级,结构的重要性系数取γo=1.0。

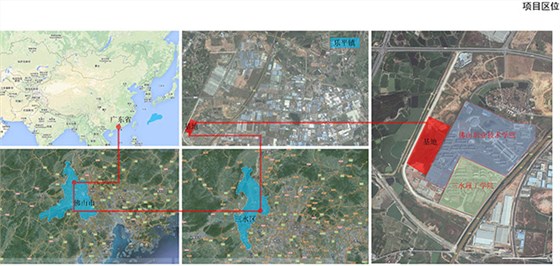

用地区位

二、设计依据

《工程建设标准强制性条文》(房屋建筑2013)

《工程结构可靠度设计统一标准》(GB 50153-2008)

《建筑结构可靠度设计统一标准》(GB50068-2001)

建筑结构设计术语和符号标准》(GB/T 50083-97)

《建筑结构荷载规范》(GB 50009-2012)

《建筑地基基础设计规范》(GB 50007-2011)

《建筑地基基础设计规范》(广东省标准)(DBJ 15-31-2003)

《建筑桩基技术规范》(JGJ 94-2008)

《建筑工程抗震设防分类标准》(GB 50223-2008)

《高层建筑混凝土结构技术规程》(JGJ 3-2010)

《建筑抗震设计规范》(GB 50011-2010)

《混凝土结构设计规范》(GB 50010-2010)

《钢结构设计规范》(GB 50017-2003)

《建筑设计防火规范》(GBJ 16-2006)(2008年版)

《砌体结构设计规范》(GB 5003-2011)

《建筑工程设计文件编制深度的规定》(2008年版)

三、 抗震设防和抗震等级

根据《中国地震烈度区划图》、《建筑抗震设防分类标准》,本地区抗震设防烈度为7度(0.10g),设计地震分组为第一组,场地类别为II类,设计基本地震加速度值为0.10g。在多遇地震作用下,水平地震影响系数最大值αmax=0.08。

根据《建筑抗震设防分类标准》、《建筑抗震设计规范》,本工程除教师公寓外的其他各教学用房建筑抗震设防类别为乙类,按本地区抗震设防烈度确定其地震作用,并按照8度(0.20g)加强其抗震措施。教师公寓建筑抗震设防类别为丙类,应按本地区抗震设防烈度确定其地震作用,并按照7度(0.10g)加强其抗震措施。抗震等级根据各栋的结构类型、设防烈度及建筑高度确定。

四、结构构件的耐火等级

结构构件的耐火等级为一级,钢筋混凝土柱、墙的耐火极限为3小时, 钢筋混凝土梁、板的耐火极限分别为2小时和1.5小时, 钢结构的耐火极限为2.5小时。

五、部分材料及构件容重

钢筋混凝土25 KN/m3,水泥砂浆20 KN/m3,石灰砂浆、混合砂浆18 KN/m3,玻璃窗连框0.6 KN/m3,钢材78 KN/m3。

六、各单体的荷载取值和结构选型

(1)教学楼建筑

结构形式:框架结构。

使用荷载:

教室,试验室,阅览室、会议室、办公室:2.0 KN/m2,消防楼梯:3.5KN/m2,厕所:2.0KN/m2,阳台:3.5KN/m2,通风、电梯机房:7.0KN/m2,上人屋面:2.0 KN/m2,不上人屋面:0.5 KN/m2。

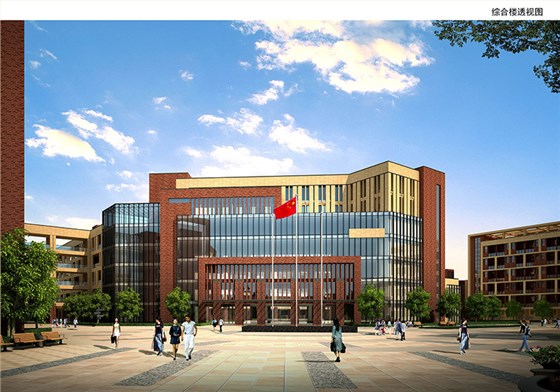

综合楼透视图

(2)教师公寓

结构形式:框架剪力墙结构。

使用荷载:

公寓:2.0 KN/m2,消防楼梯:3.5KN/m2,厕所:2.0KN/m2,阳台:3.5KN/m2,通风、电梯机房:7.0KN/m2,上人屋面:2.0 KN/m2,不上人屋面:0.5 KN/m2。
